塔架式結構煙囪用途

塔架式結構煙囪采用鋼為材質制造，成品具有造價低，制作周期短，使命長，加工方便，安裝 簡單，質量輕，強度，剛度高，采用玻璃鋼制造內外表面光滑，抗老化性能、在高溫下內腐蝕 性能優良等特點，而且可以方便的增加噴淋器、過濾網等以吸收煙氣中的有害成分。我們已經 摸索出一套成熟的、可靠的生產和安裝工藝以確保煙囪的安裝精度。玻璃鋼煙囪現廣泛應用在 電力、化肥、化工、冶煉、石油等行業，作為腐蝕性或高溫?zé)煔獾奶幚碓O(shè)備。

塔架式結構煙囪優點

造價低、制作周期短、使用壽命長、安裝方便、安裝程序簡單、質量輕、外型美觀簡潔、強度 及剛性高、防腐性能強。

塔架式結構煙囪高度

塔架式結構煙囪的高度一般在20米以上，一般為整數，比如說20米，30米、50米、80米、100米等等一般根據客戶的需要進行高度的測算！

塔架式結構煙囪用途

塔架式結構煙囪采用鋼為材質制造，成品具有造價低，制作周期短，使命長，加工方便，安裝 簡單，質量輕，強度，剛度高，采用玻璃鋼制造內外表面光滑，抗老化性能、在高溫下內腐蝕 性能優良等特點，而且可以方便的增加噴淋器、過濾網等以吸收煙氣中的有害成分。我們已經 摸索出一套成熟的、可靠的生產和安裝工藝以確保煙囪的安裝精度。玻璃鋼煙囪現廣泛應用在 電力、化肥、化工、冶煉、石油等行業，作為腐蝕性或高溫?zé)煔獾奶幚碓O(shè)備。

塔架式結構煙囪優點

造價低、制作周期短、使用壽命長、安裝方便、安裝程序簡單、質量輕、外型美觀簡潔、強度 及剛性高、防腐性能強。

塔架式結構煙囪高度

塔架式結構煙囪的高度一般在20米以上，一般為整數，比如說20米，30米、50米、80米、100米等等一般根據客戶的需要進行高度的測算！

煙囪塔設計制作因素的詳細介紹：

（1） 風荷載計算。按照《高聳結構設計規范》內容，需要對風荷載進行嚴格的計算。根據公式能夠準確計算風荷載數值。但是在計算過程中，需要根據塔架具有的實際作用，排除排氣產生動力的影響，并結合風荷載和地震產生的動力作用，控制塔架穩定性。另外，按照塔架模型風荷載計算要求，使用空間迭代法對產生的風荷載進行模擬技術，并結合 10 階振型產生的作用，能夠使每層塔架受到的風荷載影響不斷減少。

根據三角形塔架受到風荷載影響，需要進行排氣筒和塔架風荷載計算，并結合三種作用力計算方式，能夠確定塔架在受到不同風向荷載作用時，確保每層結構在風荷載作用后，能夠減少受到風荷載影響。在塔架受到順風向風荷載計算過程中，需要根據風壓 55kN/m2 進行計算，并要求塔架基礎地面粗糙程度為 B 型。同時結合每層塔架規格和要求，能夠確定塔架具有的擋風系數和抗風能力。

（2） 地震承載力。在設計80米煙囪塔架的過程中，一般要求地震方針強度為七級，按照《煙囪設計規范》要求，可以忽略豎向地震產生的效果?？墒褂谜裥头纸夥磻?yīng)譜法，對地震產生的作用進行計算。根據結構計算要求，鋼塔架阻尼值一般為 0.02，重力荷載值一般為0.5，同時按照每層塔架荷載計算要求，需要根據地震作用計算方式確定地震對煙囪產生的荷載作用。

（3） 裹冰荷載和溫度作用。對于塔架建設位置，如果處于輕覆冰區環境，就需要考慮裹冰荷載和溫度對塔架產生的作用。結合排氣筒支撐載搭架在平臺上起到的作用，通常在發生變形后，會導致橫向塔架發生變化，可以忽略對溫度對煙囪的影響。

（4） 荷載組合。在計算過程中，需要確定塔架具有二級安全等級，并確定重要性系數為1.0，80米煙囪塔架設計使用年限需要達到 50年標準。

（1） 風荷載計算。按照《高聳結構設計規范》內容，需要對風荷載進行嚴格的計算。根據公式能夠準確計算風荷載數值。但是在計算過程中，需要根據塔架具有的實際作用，排除排氣產生動力的影響，并結合風荷載和地震產生的動力作用，控制塔架穩定性。另外，按照塔架模型風荷載計算要求，使用空間迭代法對產生的風荷載進行模擬技術，并結合 10 階振型產生的作用，能夠使每層塔架受到的風荷載影響不斷減少。

根據三角形塔架受到風荷載影響，需要進行排氣筒和塔架風荷載計算，并結合三種作用力計算方式，能夠確定塔架在受到不同風向荷載作用時，確保每層結構在風荷載作用后，能夠減少受到風荷載影響。在塔架受到順風向風荷載計算過程中，需要根據風壓 55kN/m2 進行計算，并要求塔架基礎地面粗糙程度為 B 型。同時結合每層塔架規格和要求，能夠確定塔架具有的擋風系數和抗風能力。

（2） 地震承載力。在設計80米煙囪塔架的過程中，一般要求地震方針強度為七級，按照《煙囪設計規范》要求，可以忽略豎向地震產生的效果?？墒褂谜裥头纸夥磻?yīng)譜法，對地震產生的作用進行計算。根據結構計算要求，鋼塔架阻尼值一般為 0.02，重力荷載值一般為0.5，同時按照每層塔架荷載計算要求，需要根據地震作用計算方式確定地震對煙囪產生的荷載作用。

（3） 裹冰荷載和溫度作用。對于塔架建設位置，如果處于輕覆冰區環境，就需要考慮裹冰荷載和溫度對塔架產生的作用。結合排氣筒支撐載搭架在平臺上起到的作用，通常在發生變形后，會導致橫向塔架發生變化，可以忽略對溫度對煙囪的影響。

（4） 荷載組合。在計算過程中，需要確定塔架具有二級安全等級，并確定重要性系數為1.0，80米煙囪塔架設計使用年限需要達到 50年標準。

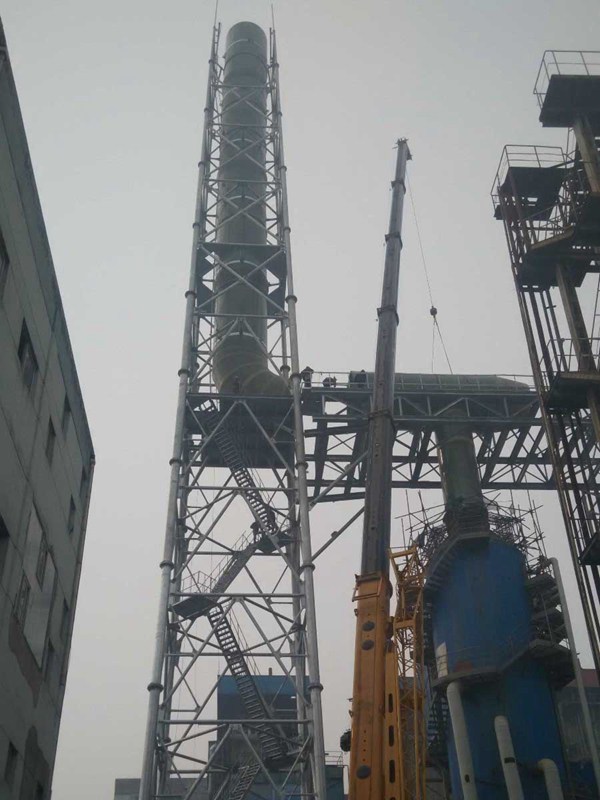

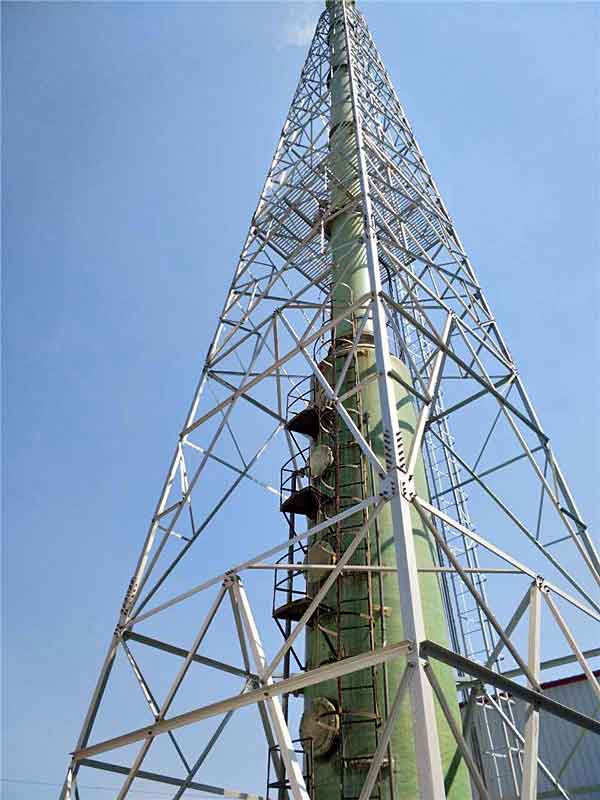

煙囪塔就是煙囪支撐塔架、廢氣排放塔、煙囪輔助支撐塔，它主要是用鋼結構支撐被支撐管體，結構形式有自立式和拉線式，多用于化工企業、石油部門、易燃?xì)怏w排放等

煙筒塔結構形式可分為四柱角鋼結構和三柱鋼管結構，中間采用抱箍對煙筒進行固定。

煙囪塔又叫火炬塔主要是用來燃燒掉石油、石化、煉油、煉化、天然氣、化肥、化工等企業在生產過程中產生的、無法或不可回收的、并且經常是有害、易燃易爆等具有危險性的可燃性氣體，使這類氣體轉變?yōu)闅怏w后排入大氣。

        公司專業從事鐵塔安裝、設計、制作、生產、銷售及售后服務為一體的綜合型現代企業，擁有多項國家專利，鐵塔研發和生產的企業。

        主要生產通信塔、微波塔、廣播電視塔、不銹鋼工藝裝飾塔、電力塔、鋼管桿塔等產品。產品廣泛應用于電信、移動、聯通、國防、鐵路、電力、水利、金融、交通、廣播電視等部門。擁有國內先進的生產流水線，各種檢測設備齊全。

        公司自成立以來，秉持技術過硬、顧客至上，質量保證的發展目標。公司成立迄今，正是由于各界朋友們對于我們的持續支持與關懷，及本公司全體同仁辛勤的耕耘與付出，使公司持續發展與茁壯成長。展望未來，我公司人懷著感恩之心，更加追求卓越的業績，來回饋社會，服務顧客。

        公司誠摯的希望與新老客戶在互惠互利、友好合作的基礎上，建立良好的貿易關系，歡迎各單位來人來函到我企業指導工作，我們有著一支優秀的員工團隊，我們堅信企業的競爭、產品的競爭、技術的競爭，歸根到底是人才的競爭，只有具備了高素質的員工才能形成高素質的企業，才能掌握市場競爭的主動權。

        公司理念：“誠實守信，雙贏有泰”，我們對待每位戶都遵循行業誠信，不虛報產品價格，客戶下訂單后我們抓緊生產，保證工期,我們愿與新老客戶本著精誠合作、互惠互利的原則建立廣泛的合作關系，相信通過我們的共同努力定能共創美好未來！

技術參數:

抗風等級：風10級

抗震等級：6級

高寬比：按需定制

使用時間：50年

防腐處理：熱鍍鋅

防腐期限：防腐期三十年以上

連接方式：法蘭連接

工業煙囪適用范圍

垃圾焚燒廠、化工廠、煤化工廠、造紙廠、城市供暖、自我供電小型發電廠等領域。 不局限于上述范圍

工業煙囪設計的基本基本條件

 （1）工程地質勘測資料?！鼗?/p>

 （2）抗震設防烈度。

 （3）有關基本風壓、日照和溫度等的氣象資料?！_定 材質、厚度

 （4）煙囪的平面位置

 （5）煙囪高度  →通常由環評后決定

 （6）煙道與煙囪的連接位置?！_定三通口位置

 （7）煙氣量?！_定出口直徑

 （8）煙氣的成分和溫度 →確定內膽的防腐保溫方案
